Weltneuheit: erste Lasermaschine mit Gegenspitze 09.06.2020

zur Übersicht

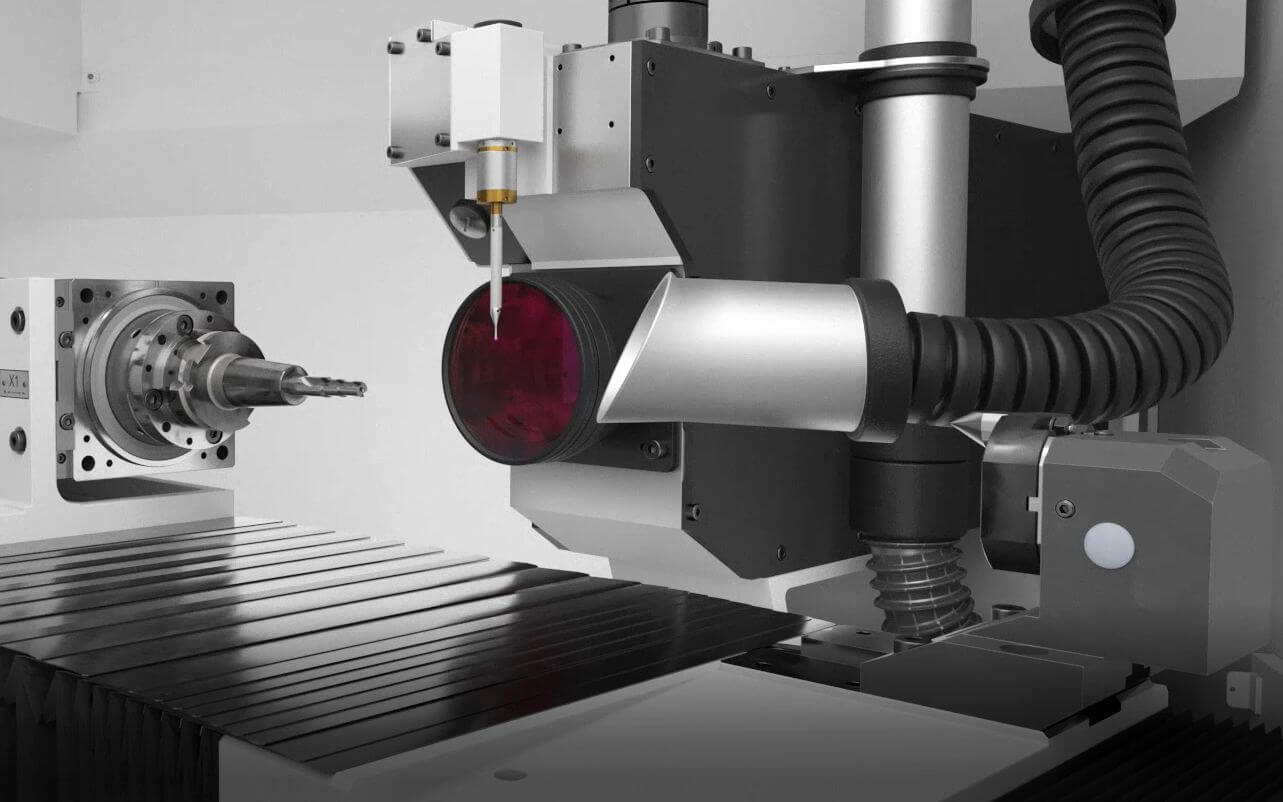

Die VLaser 270 ist die erste Lasermaschine auf dem Markt, die für die Bearbeitung von rotationssymmetrischen PKD-Werkzeugen optional mit einer Gegenspitze ausgestattet werden kann. Die Gegenspitze ermöglicht eine Bearbeitung zwischen den Spitzen, durch die eine noch höhere Rundlaufgenauigkeit erzielt wird.

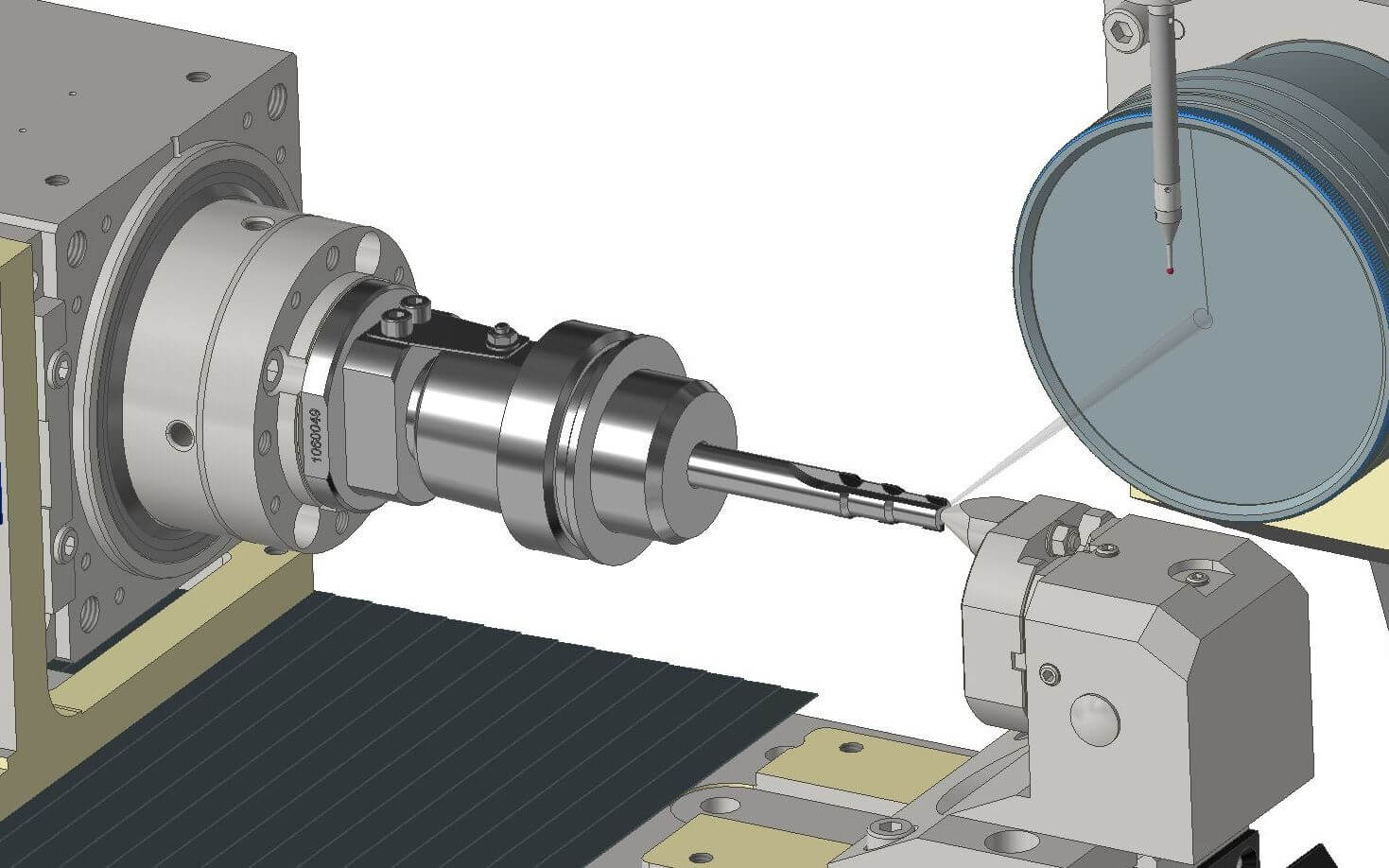

„Zwischen Spitzen“ ist ein Begriff aus der Fertigungstechnik und beschreibt eine bestimmte Art, wie ein Werkstück – zum Beispiel eine PKD-Stufenreibahle – auf einer Maschine aufgespannt ist. Es handelt sich um die genauste Aufspannart: Denn ein zwischen Spitzen gespanntes Werkzeug wird an beiden Stirnseiten in sogenannten Zentrierbohrungen durch zwei Zentrierspitzen gehalten, die einen axialen Druck zueinander ausüben. Ein sogenannter Mitnehmer überträgt das Drehmoment über das Drehherz, welches als Mitnehmer auf das Werkstück gespannt wird.



Die Vorteile der Bearbeitung zwischen Spitzen



Durch diese Form der Spannung erhöht sich Rundlaufgenauigkeit und beeinflusst die Form- und Lagetoleranzen positiv. Auch durch die einmalig eingebrachten Zentrierbohrungen ergeben sich Vorteile: Zum einen ist die Lageabweichung bei der Bearbeitung zwischen Spitzen auch nach mehrmaligem Umspannen relativ gering. Die Werkzeuge können beliebig ein- und ausgespannt werden und befinden sich wieder in der genau gleichen Lage. Zum anderen können die vorhandenen Bohrungen im Anschluss an die Fertigung zugleich für die Vermessung des Bauteils genutzt werden, wodurch sich Messfehler reduzieren.



VOLLMER bietet die Bearbeitung zwischen den Spitzen bereits erfolgreich bei seinen Erodiermaschinen an. Die Maschinen werden dann mit einer Gegenspitze ausgestattet. Dies macht sich vor allem bei der Bearbeitung von Werkzeugen bezahlbar, bei denen die Herausforderung in der Länge, in einem geringen Durchmesserbereich sowie in der erforderlichen Präzision liegt. Abhängig von Ihren Anforderungen und den zu bearbeitenden Werkzeugen können Sie sich daher bei der VLaser 270 optional für eine Gegenspitze entscheiden. Und das ist auf dem Markt einzigartig.
